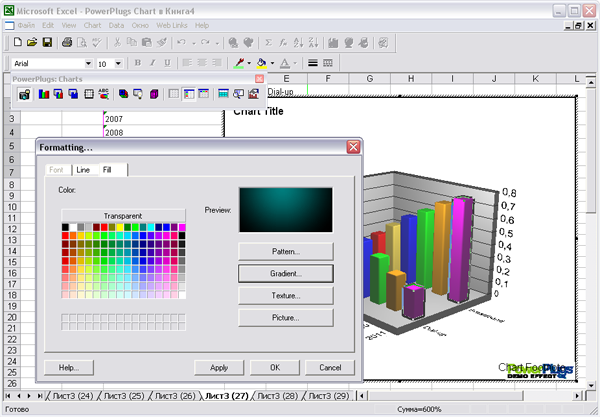

Распространение: условно бесплатная
Размер дистрибутива: 16,4 Мб
Возможно использование в диаграммах растровых изображений - их внедряют в качестве подложки или фона (это позволяет сделать диаграммы более эффектными) либо заполняют ими графические фрагменты диаграммы. В первом случае подложка устанавливается одним из слоев документа, второй вариант реализуется за счет создания отсекающей маски (clipping mask), которая позволяет маскировать ненужные области изображения, не разрушая содержимого слоя.
При желании, для придания диаграммам большей артистичности, в качестве основы вместо надоевших прямоугольников можно использовать самые разные декоративные элементы: простейшие рисунки, графические знаки, любые символы из библиотеки символов или специально предназначенные для этих целей декоративные векторные объекты из папки Sample FilesGraphs&Graph Designs. При этом диаграмма все равно останется диаграммой, т.к. размер любых используемых графических элементов будет пропорционален числовым данным, так как декоративный элемент в диаграмме не заполняет плоскость, например, прямоугольника, а масштабируется таким образом, чтобы "поместиться" в прямоугольнике столбца диаграммы. Декоративными элементами можно оформлять диаграммы типов Column, Stacked Column, Bar и Stacked Bar. Кроме того, при желании их можно использовать в качестве декоративных маркеров в диаграммах типов Line и Scatter. Несложно даже создать диаграмму на основе самостоятельно созданных декоративных элементов, причем рисовать нужный элемент вручную необязательно - можно воспользоваться подходящим элементом из палитры Symbol.
Помимо рассмотренной выше возможности изменения длины маркеров в окне Graph Type, на вкладке Value Axis также можно регулировать опорные значения, выставляемые на оси, и интервал между ними. Для этого требуется включить флажок Override Calculated Values и настроить их в соответствии с поставленной задачей. Кроме того, к значениям, отображаемым на оси, можно добавлять приставку (Prefix) и (или) суффикс (Suffix), что повышает информативность диаграммы. Поскольку добавленные разделительные линии слишком толсты, то их толщину несложно уменьшить, выделив все линии и в палитре Stroke уменьшив ширину границы, например до 0,1 пикселя.
Итогом станет появление разделяющей линии между столбцами первой и второй категорий. Затем вновь откройте окно Graph Type, установите в списке вариант Value Axis и максимально увеличьте длину оси. При необходимости можно поступить и наоборот и от маркеров отказаться полностью, установив в обоих случаях значение None.
При такой настройке красные столбцы перекрывают столбцы, залитые градиентом - можно изменить ситуацию и наоборот, отключив в окне Graph Type флажок First Column in Front (Первый столбец на передний план).
Как уже было отмечено выше, построенная в программе Illustrator диаграмма представляет собой набор векторных объектов, к которым можно применять практически любые действия, допустимые в отношении векторных контуров. Это позволяет добиться эффектного оформления диаграммы. Для изменения параметров элементов группы (скажем, первой группы столбцов) они выделяются с помощью инструментов Group Selection - один щелчок на любом из элементов группы выделяет данный элемент, а еще один щелчок - все элементы группы. Можно выделять и инструментом Direct Selection при нажатой клавише Shift, но это окажется медленнее, так как щелкать придется по каждому элементу выделяемой группы.
В случае импорта данных придется предварительно сохранить их в текстовом файле с учетом определенных правил: значения каждой ячейки в строке должны быть разделены при помощи табуляции, каждая строка должна заканчиваться нажатием клавиши Enter, в качестве разделителя целой и дробной частей может использоваться только точка. Для импорта данных в диалоговом окне Graph Data нужно щелкнуть на кнопке Import Data и в открывшемся диалоговом окне указать файл с данными.
Технология создания простой диаграммы не отличается сложностью. Вначале необходимо выбрать соответствующий инструмент для построения желаемого типа диаграммы на панели инструментов, затем очертить им прямоугольную область, которую предположительно должна занимать диаграмма, ввести данные в открывшейся таблице и щелкнуть на кнопке Apply. Данные для диаграммы можно ввести как непосредственно в программе Illustrator, так и импортировать их из текстового файла или скопировать через буфер обмена из других программ, работающих с табличными данными, например, из Excel. Вначале рассмотрим вариант ручного ввода данных. Для примера попробуем построить диаграмму типа Column. На панели инструментов выберите данный тип диаграммы, очертите прямоугольную область для диаграммы, введите числовые данные для самих столбцов и щелкните на кнопке Apply. В итоге получите посредственную диаграмму без подписей и заголовка. Область диаграммы можно определять и по-другому, выбрав тип диаграммы на палитре инструментов, дважды щелкнув на рабочей области и введя значения Width и Height в окне Graph.
Для работы с диаграммами в программе Illustrator предусмотрена группа инструментов Graph Tool, внутри которой находятся инструменты для создания девяти типов диаграмм: Column, Stacked Column, Bar, Stacked Bar, Line, Area, Scatter, Pie и Radar.
Демо-версия пакета (есть редакции для Windows и Mac) работоспособна в течение 30 дней, стоимость коммерческой версии - 599 долл.
Готовые диаграммы могут быть сохранены в векторных форматах либо экспортированы в популярные растровые форматы. А для таких приложений, как, например, InDesign, Photoshop или PageMaker, существует возможность непосредственного перетаскивания изображений из программы Illustrator.
Спектр возможностей данного решения необычайно широк, и мы не будем описывать их в рамках данной статьи. Впечатляющ функционал у Illustrator (любой версии, а не только CS4) и в плане создания иллюстративной графики. Однако подготовка диаграммы с его помощью (в отличие от создания диаграммы в Excel) потребует немало времени и усилий. Вместе с тем, разнообразие диаграмм, которые можно построить в данном решении, может удовлетворить самого взыскательного дизайнера. Более того, диаграмма, созданная в Illustrator, представляет собой совокупность сгруппированных объектов, которые можно воспринимать как обычные векторные объекты. Это означает, что можно изменять все доступные параметры объектов, перемещать их и трансформировать. Ничем не ограниченная возможность модификации диаграммы позволяет из первоначально созданного варианта (стоит признаться, что он не производит впечатления) получить настоящий шедевр и добиться неповторимости и оригинальности результата.
Пакет Adobe Illustrator является одним из признанных лидеров среди программ векторной графики (растровая графика в нем также поддерживается) и предназначен для создания и редактирования иллюстраций для полиграфии, мультимедийных приложений и интернета.
Распространение: условно бесплатная
Размер дистрибутива: Windows-версия - 1015,1 Мб; Mac-версия - 1,44 Гб
У большинства пользователей процесс создания диаграмм обычно ассоциируются с пакетом Microsoft Excel. Однако статистические диаграммы, приводимые в аналитических отчетах и разного рода презентациях компаний, и эффектные диаграммы, появляющиеся на страницах популярных журналов, обычно сделаны совсем не в Excel, а в других программных решениях - некоторые из них мы и рассмотрим в этой статье. При этом, мы не берем на себя смелость утверждать, что будут перечислены все имеющиеся у этих программ возможности (которые нередко не ограничиваются лишь подготовкой диаграмм) и все варианты создания диаграмм, а ограничимся лишь наиболее актуальными в плане рассматриваемой темы.
Давно известен тот факт, что сопровождение текстовой и числовой информации наглядным представлением данных в виде разнообразных диаграмм, графиков и схем оказывается намного эффективнее - информация быстрее воспринимается и легче усваивается. И неважно, годовой ли это отчет компании, статистический справочник, бизнес-план, скучные аналитические данные или еженедельник финансовых новостей. В любом случае, эффектная и со смыслом разработанная диаграмма является лучшим способом превратить строки и колонки цифр в наглядное изображение и помочь, в итоге, аудитории быстрее сориентироваться в представленных данных.
Обзор программных продуктов для создания диаграмм
